Título

Ondas Estacionárias - Longitudinais

Autor

Walter Fendt

Partilhar

Nº downloads 120

Ver Online

Detalhes

Descrição

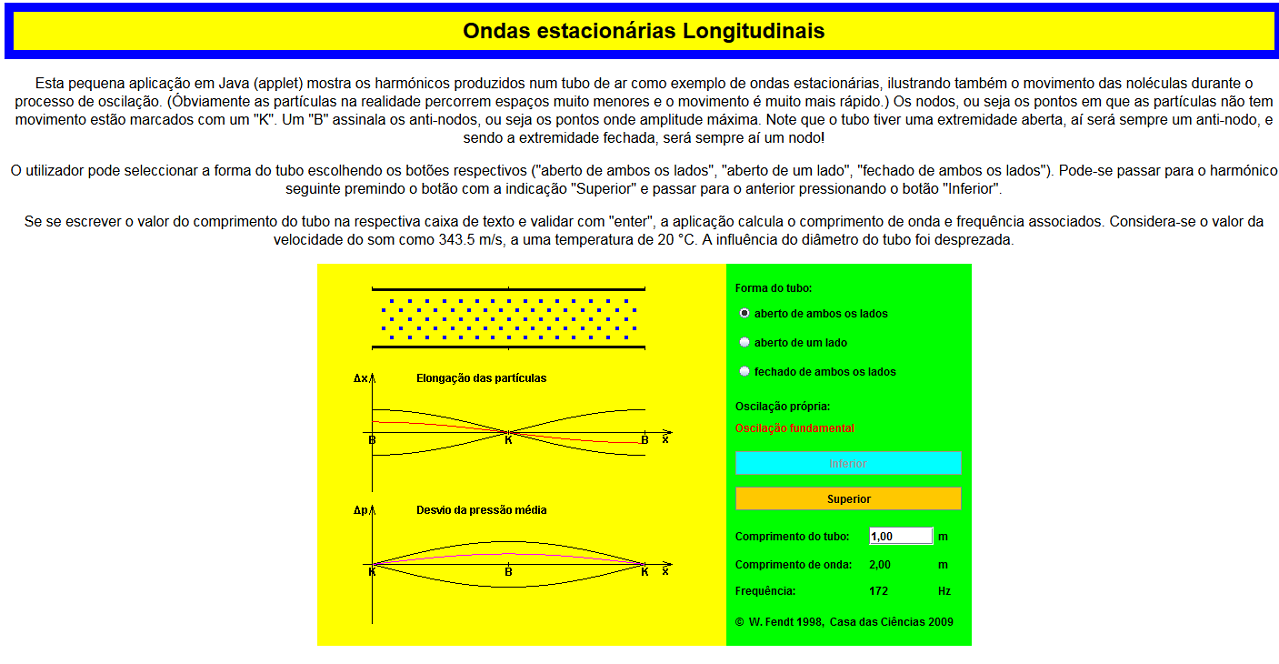

Aplicação que mostra os harmónicos produzidos num tubo de ar como exemplo de ondas estacionárias, ilustrando também o movimento das moléculas durante o processo de oscilação. (Obviamente as partículas na realidade percorrem espaços muito menores e o movimento é muito mais rápido.) Os nodos, ou seja os pontos em que as partículas não tem movimento estão marcados com um "K". Um "B" assinala os anti-nodos, ou seja os pontos onde amplitude máxima. No espaço da aplicação, a zona verde é a dos controlos onde o utilizador pode seleccionar a forma do tubo escolhendo os botões respectivos e onde pode-se passar para o harmónico seguinte premindo o botão com a indicação "Superior" e passar para o anterior pressionando o botão "Inferior". Se se escrever o valor do comprimento do tubo na respectiva caixa de texto e validar com "enter", a aplicação calcula o comprimento de onda e frequência associados. Considera-se o valor da velocidade do som como 343.5 m/s, a uma temperatura de 20 °C. A influência do diâmetro do tubo foi desprezada. O ficheiro compactado deve ser descarregado para o computador (ou suporte) onde vai ser utilizado e feita a sua descompactação. Para activar basta abrir o ficheiro html com qualquer browser.

Objetivo de Aprendizagem

Recomendação

Poderá não conseguir fazer o download deste recurso no Google Chrome.

Poderá fazê-lo noutros browsers (Firefox ou Edge, p.e.) ou no Chrome, na pasta das suas transferências (chrome://downloads/) aceitando manter o download do recurso.

Os ficheiros disponibilizados na Casa das Ciências são seguros.

Categoria

Física - 11º Ano

Unidade

Unidade 2 - Comunicações

Tema

Som - Propagação de um som harmónico

Tipo de recurso

HTML5

Interatividade

Baixa

Informação adicional

Palavras-chave

Som

Agradecimentos

Da autoria de Water Fendt professor de Física, Matemática e Informática na Escola Secundária Paul-Klee-Gymnasium Gersthofen na Alemanha a quem agradecemos a disponibilidade para colocarmos/traduzirmos e adaptarmos este material no portal da Casa das Ciências.

Nome do ficheiro

ondas_estacionarias_longitudianais.zip

Tamanho do ficheiro

42.87 KB
